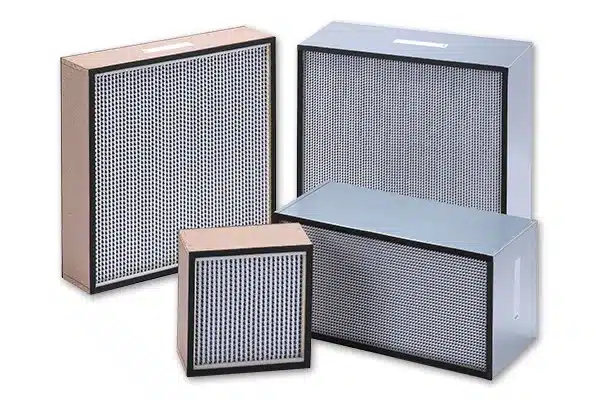

鋁隔板型濾網<HEPA高效/ULPA超高效>

高效及超高效濾網- 鋁隔板型 適用於各種高度清淨空氣的行業使用。可濾集大量的塵埃,其壽命長,重量輕,故更換安裝容易而且它的壓力損失小,處理風量大可節省許多設備、人力費用等優點. 隔板型濾網以至少0.038mm厚度波褶狀區隔,波褶狀鋁隔板維持每一褶濾紙之等距間隔,氣流易於穿過,確保濾材有效利用及增加強度。鋁隔板雙褶邊防止插破濾紙,提供最大的安全性。

產品介紹

另有高風量系列之濾網,因多褶數有較大的過濾面積,於相同壓損下可處理較大的風量。

材質、使用條件

外框
Frame
木框、鍍鋅鐵框、鋁框、不鏽鋼框
Wooden, Galvanized Steel, Aluminum or Stainless Steel
濾材
Media
玻璃纖維紙
Waterproot fire retardant glassfiber
墊片
Gasket
Neoprene
EPDM
接著材
Bond
環氧樹脂 Epoxy Resin
PU Fire-retardant Urthane
最高溫度
Temperature
80°C
最高濕度
Humidity % RH
100% (無結霧狀態下)
100% (No condensation state)



測試條件

測試方法
Test Method
  • 大氣塵 SCANNING TEST BY ATMOSPHERIC DUST
  • DOP
  • PAO 光度計掃描測試 (SCANNING TEST BY PAO)
補集效率 ASHRAE
Efficiency ASHRAE
 65%~95%
補集效率 HEPA
Efficiency HEPA
≥99.97% . ≥99.99% (0.3μm)
補集效率 ULPA
Efficiency ULPA
≥99.999% . ≥99.9995% . ≥99.9999% (0.1μm-0.2μm)



風量及尺寸表

尺寸標示:H x W x D mm

效率
Efficiency
(%)
通稱尺寸
(W x H x D) inch
Nominal Size
實際尺寸
(W x H x D) mm
Actual Size
額定風量
(CMH)

Rated Capacity
初期壓損
INITIAL P.D
(pa)
最終壓損
FINAL P.D
(pa)
標準風量
Standard Capacity
95  12x24x6 305x610x150 850 150 374
 24x24x6 610x610x150 1700
12x24x12 305x610x292 1700  237 500
24x24x12 610x610x292 3400
 99.97
99.99
12x24x6  305x610x150  600 250 500
24x24x6 610x610x150 1200
12x24x12  305x610x292  950
24x24x12  610x610x292 1900
高風量
High Capacity
99.97
99.99
 12x24x12 305x610x292 1700  336 500
 24x24x12 610x610x292 3400



※ 特殊尺寸或規格可依客戶需求製作。
※ Special dimension can be customized.
